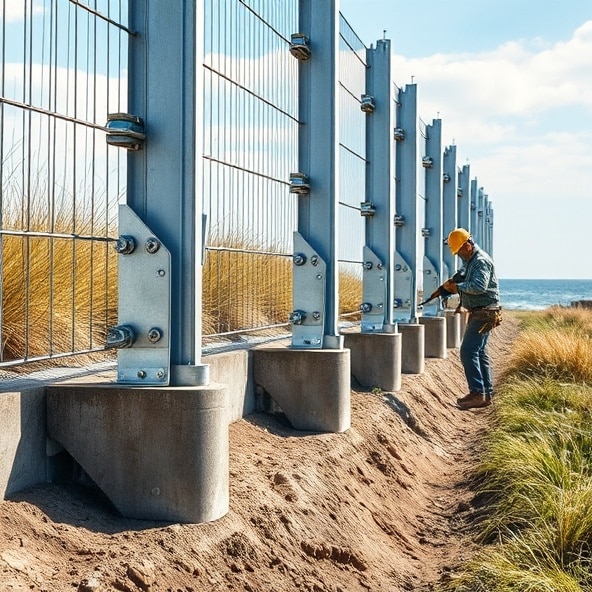

Jak montować profile stalowe ogrodzeń, aby wytrzymały wiatr?
Coraz więcej projektów wymaga szybkich decyzji materiałowych, a jednocześnie pełnej zgodności z Eurokodami. Wybór słupa z profili stalowych wydaje się prosty. Prawdziwe pytania zaczynają się przy obciążeniach, smukłości i montażu.
W tym poradniku krok po kroku przejdziesz drogę od założeń obciążeń do doboru przekroju i praktycznej instalacji. Wszystko w odniesieniu do Eurokodu i realnie dostępnych profili stalowych.
Jak ustalić obciążenia do wymiarowania słupa według Eurokodu?
Najpierw zdefiniuj obciążenia i ich kombinacje według EN 1990 i EN 1991.
Do słupa trafiają ciężary własne, obciążenia użytkowe, wiatr i śnieg. Często także siły montażowe oraz oddziaływania z sąsiednich elementów. Zbierz wartości charakterystyczne i zastosuj współczynniki częściowe dla stanów granicznych nośności i użytkowalności. Dla konstrukcji przemysłowych uwzględnij obciążenia od suwnic, drgań i urządzeń. W obiektach smukłych policz działanie wiatru na poziomie słupa i całej ramy. W razie wymagań projekt przewiduje także sprawdzenia wyjątkowe i pożarowe w odrębnych kombinacjach. Wynik tej części to zestaw sił osiowych, momentów i sił poprzecznych w miejscach krytycznych słupa.
Jak wyliczyć smukłość i kryteria wyboczenia dla profili stalowych?
Wyznacz smukłość bezwymiarową i nośność wyboczeniową zgodnie z EN 1993-1-1.
Oblicz siłę krytyczną wyboczenia z długości efektywnej i sztywności przekroju. Dobierz właściwą krzywą wyboczeniową dla profili zamkniętych, zależnie od sposobu wykonania. Na tej podstawie wyznacz współczynnik redukcyjny i nośność na ściskanie. Oceń czułość ramy na efekty drugiego rzędu przez współczynnik globalnej stateczności. Gdy smukłość jest wysoka lub rama podatna, konieczne są obliczenia drugiego rzędu. Dąż do ograniczenia smukłości przez krótszą długość wyboczeniową, większy moment bezwładności lub wyższą klasę stali.
Jak wybrać przekrój i grubość ścianki dla słupa prętowego?
Dobierz przekrój i grubość tak, by przekrój miał właściwą klasę i zapewnił nośność oraz sztywność.
Dla słupów z profili stalowych często wybiera się profile zamknięte kwadratowe lub prostokątne. Dają korzystną sztywność i łatwość montażu. Ustal klasę przekroju według EN 1993-1-1 na podstawie stosunku szerokości płytki do grubości ścianki. W projektach z dużym ściskaniem i zginaniem opłaca się wybrać grubszą ściankę, aby uniknąć klasy 4 i obliczeń efektywnych. Dobór gatunku stali wpływa na nośność i szczupłość przekroju. Stale wyższej jakości zwiększają rezerwy nośności, lecz wymagają zgodności z założeniami spawalniczymi i montażowymi. Warto uwzględnić też wymagania połączeń. Grubsza ścianka ułatwia kotwienie i spawanie blach podstaw.
Jak uwzględnić długość efektywną i ugięcie w obliczeniach?
Przyjmij długość wyboczeniową z warunków podparcia i podatności ramy, a ugięcia oceń w analizie drugiego rzędu, gdy to potrzebne.
Długość efektywna zależy od zamocowania końców, sztywności rygli i stężeń. Dla ram podatnych rośnie. Dla ram usztywnionych maleje. Wybór współczynnika długości powinien wynikać z modelu statycznego. Sprawdź spełnienie wymagań użytkowalności dla przemieszczeń poziomych układu. Upewnij się, że przy obciążeniach długotrwałych nie dochodzi do nadmiernego odchylenia słupa. Gdy wskaźnik globalnej stateczności jest niski, wykonaj analizę z uwzględnieniem P-Delta.
Jak zweryfikować nośność przy obciążeniu osiowym i zginaniu?
Zastosuj reguły interakcji N–M i redukcję nośności na ściskanie według EN 1993-1-1.
Wyznacz nośność plastyczną lub sprężystą przekroju na ściskanie i zginanie, zgodnie z jego klasą. Następnie wprowadź redukcję z tytułu wyboczenia globalnego. W kombinacji ściskania i zginania użyj wzorów interakcyjnych z odpowiednimi współczynnikami. Dla profili zamkniętych sprawdź obie płaszczyzny wyboczenia. Jeżeli występuje ścinanie lub skręcanie, dodaj odpowiednie sprawdzenia. W razie przekroczeń wróć do etapu doboru przekroju, zwiększ grubość ścianki, powierzchnię lub wybierz wyższy gatunek stali.
Jak uwzględnić wyboczenie miejscowe i globalne w wymiarowaniu?
Sprawdź klasę przekroju i efekty lokalne, a następnie stateczność globalną i imperfekcje.
Dla cienkościennych profili stalowych istotne jest ryzyko lokalnego wyboczenia ścianek. Jeżeli przekrój ma klasę 4, stosuje się przekrój efektywny według Eurokodu i przelicza nośności. Dla klas 1–3 obliczenia prowadzi się na przekroju pełnym. Imperfekcje geometryczne i materiałowe wprowadź zgodnie z wymaganiami normy. Dla rzeczywistych warunków pracy sprawdź także wyboczenie giętno-skrętne, jeśli może wystąpić. Dopasuj stężenia i węzły, aby ograniczyć długości wyboczeniowe i poprawić pracę globalną.
Jak dobrać profile stalowe z oferty do wymagań projektowych?
Dobierz profil z dostępnych wymiarów i gatunków tak, by spełnił obliczenia i wymagania montażowe.
W praktyce wygodnym wyborem są profile zamknięte kwadratowe od 15x15x1,5 do 250x250x10 oraz prostokątne od 30x18x1,5 do 250x200x10. Popularne gatunki to S235JR i S355J2. Warto dopasować gatunek do wymagań nośności, spawalności oraz warunków eksploatacji. Dla lekkich słupów pomocniczych wystarczą mniejsze przekroje. Dla słupów nośnych w halach lepsze będą większe profile stalowe o grubszych ściankach. W ofercie dostępne są także ceowniki zimnogięte i ceowniki półzamknięte, które sprawdzą się jako elementy pomocnicze i rygle. Gdy projekt wymaga rur o specjalnym przeznaczeniu, dostępne są rury bez szwu i ze szwem w szerokim zakresie średnic oraz rozwiązań inżynieryjnych. Dostawy realizowane są w standardach PN, DIN, EN i API, z możliwością dodatkowych badań jakości. W razie wymagań można sprowadzić profil na indywidualne zamówienie.
Jak przełożyć obliczenia Eurokodu na praktyczny montaż słupa?
Zaprojektuj stopy, węzły i zabezpieczenia powierzchni zgodnie z EN 1993-1-8 oraz wymaganiami wykonania i montażu.
Płyta podstawy i kotwy muszą przenieść obliczone siły i momenty. Zaplanuj grubość płyty, rozmieszczenie kotew i podlewę. Dobierz spoiny lub śruby z uwzględnieniem dostępności do montażu w terenie. Sprawdź tolerancje prostoliniowości, odchyłki ustawienia i wymagania dla cięć oraz otworów. Zaplanuj zabezpieczenie antykorozyjne zgodnie z klasą korozyjności środowiska. Na czas montażu przewidź tymczasowe stężenia i sekwencję podnoszenia, aby nie przekraczać stanów pośrednich. Upewnij się, że dostarczone profile stalowe mają zgodne atesty i oznaczenia oraz że pasują do założonej technologii spawania i łączenia.
Dobrze dobrany słup z profili stalowych zaczyna się od rzetelnych obciążeń, a kończy na poprawnym montażu. Eurokod prowadzi przez każdy krok. Twoim zadaniem jest spiąć obliczenia z realnie dostępnymi profilami i sensowną technologią wykonania. To oszczędza czas na budowie i zmniejsza ryzyko poprawek.
